Hướng dẫn vận hành máy phát điện công nghiệp dễ dàng và an toàn
Việc vận hành những tổ máy phát điện hiện đại ngày nay là khá đơn giản. Vì toàn bộ vận hành của máy được thông qua bộ điều khiển thông minh. Tuy nhiên, để vận hành làm sao cho hiệu quả và an toàn – rất cần những người thợ thực hiện đúng các hướng dẫn của các nhà sản xuất.
Note: Tài liệu này có thể sử dụng chung cho các dòng máy Cummins, Doosan, Mitsubishi hay các dòng máy khác… chỉ cần dùng bộ điều khiển Deepsea là được

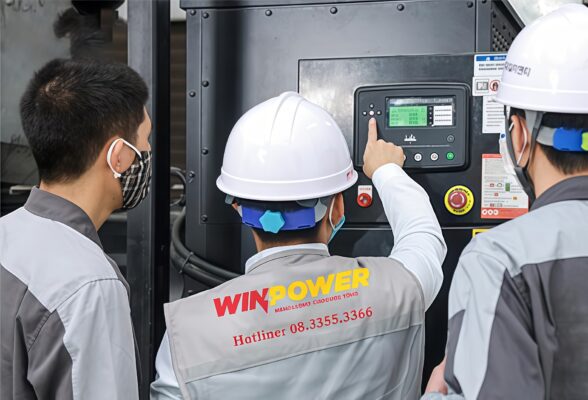

Trong bài viết này WINPOWER sẽ hướng dẫn cách vận hành máy phát điện một cách an toàn và dễ dàng với bộ điều khiển Deepsea DSE7320 & DSE6020. Đây cũng là nội dung mà chúng tôi đào tạo/hướng dẫn cho đơn vị sử dụng khi cung cấp máy phát điện cho khách hàng.
1. Giới thiệu chung về máy phát điện công nghiệp
Nguyên lý hoạt động cơ bản của máy phát điện chạy dầu: Động cơ diesel đốt cháy nhiên liệu (dầu diesel) để tạo ra mô-men quay truyền cho đầu phát. Đầu phát chuyển chuyển hóa mô-men quay từ động cơ thành điện năng.
Thành phần cấu tạo chính của một tổ máy phát điện diesel:
(1) Động cơ diesel;
(2) Đầu phát điện;
(3) Bồn dầu: Nằm dưới đáy máy hoặc dùng bồn dầu ngoài (với máy công suất lớn, thường từ 1000 kVA trở lên);
(4) Tủ bảo vệ đầu phát: Dùng thiết bị đóng cắt (MCCB hoặc ACB) để bảo vệ đầu phát và là nơi đấu cáp điện cấp phát cho phụ tải;
(5) Bộ ắc quy khởi động;
(6) Bộ tự động sạc ắc quy lấy nguồn từ đầu phát;
(7) Po (bình) giảm thanh;
(8) Vỏ chống ồn (nếu có);
(9) Bộ điều điều khiển thông minh: Có chức năng điều khiển mọi hoạt động của máy.
Bộ điều khiển Deepsea DSE7320 và DSE6020
Bộ điều khiển DSE7320 có nhiều tính năng hơn DSE6020, nhưng nhìn chung đều có nguyên lý vận hành và thao tác giống nhau. Thông qua bộ điều khiển để: Khởi động/tắt máy, cài đặt các chế độ vận hành bằng tay (manual) hoặc chế độ tự động (auto).
3 chức năng chính của Deepsea:
– Hiển thị các thông số vận hành: Mức tải, mức nhiên liệu, áp suất dầu bôi trơn, áp suất nước làm mát…
– Cảnh báo: Khi các thông số chạm ngưỡng cảnh báo (cài đặt được), bộ điều khiển sẽ phát ra tín hiệu còi đèn để người vận hành nắm bắt thông tin và khắc phục.
– Dừng máy: Các thông số vượt quá ngưỡng cảnh báo và chạm tới ngưỡng dừng máy, bộ điều khiển sẽ ra lệnh dừng máy để bảo vệ an toàn. Đây là tính năng quan trọng của Deepsea nhằm bảo vệ máy tránh các hư hỏng nặng.

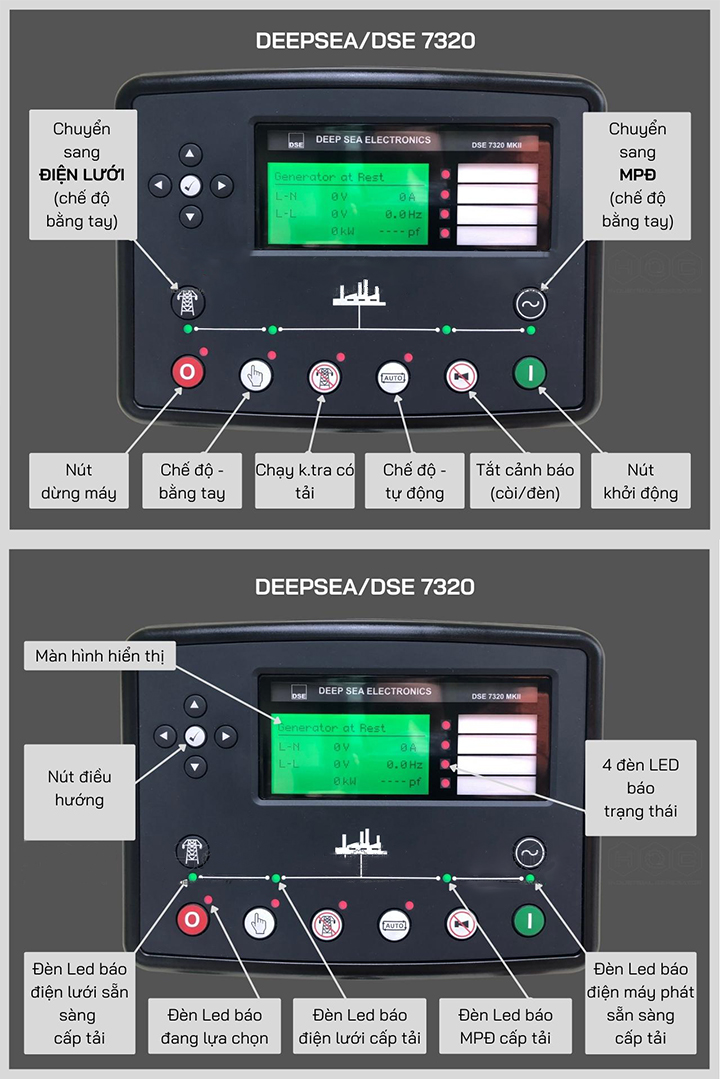

Bộ điều khiển Deepsea DSE7320

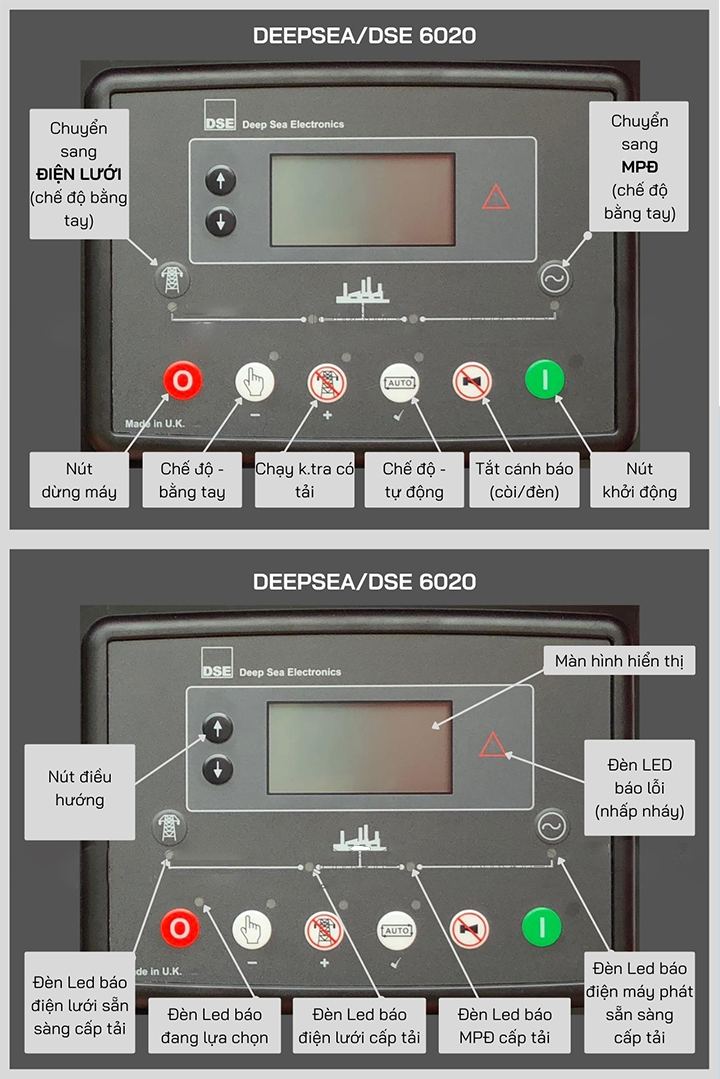

Bộ điều khiển Deepsea DSE6020
2. Năm bước chuẩn bị trước khi vận hành máy phát điện
Để bảm bảo an toàn cho người vận hành & thiết bị, trước khi chạy máy, bắt buộc phải thực hiện 5 kiểm tra dưới đây:
2.1) Kiểm tra vật cản & rò rỉ
– Kiểm tra vật cản: Loại bỏ các vật cản quanh máy có thể ảnh hưởng đến hoạt động của máy để đảm bảo khi máy chạy vật cản không bị cuốn (hút) vào cánh quạt hay các thiết bị chuyển động của động cơ.
– Kiểm tra, khắc phục các rò rỉ: Tại bồn dầu, các đường ống nhiên liệu; tại két nước làm mát và ống dẫn nước tuần hoàn; dầu bôi trơn (nhớt) trên động cơ.
Hướng dẫn vận hành máy phát điện công nghiệp | dễ dàng và an toàn
Kiểm tra các vật cản và rò rỉ trước khi vận hành máy
2.2) Kiểm tra mức nước trong két nước làm mát
Thời điểm kiểm tra diễn ra sau khi máy ngừng hoạt động khoảng 2-3 giờ hoặc kiểm tra lúc nước trong két đã nguội nhằm tránh cho người kiểm tra bị bỏng.
Cách kiểm tra: Mở nắp (chỗ đổ nước) két nước, dùng que thăm hoặc ngón tay thò vào. Mức nước đảm bảo làm mát có khoảng cách so với miệng nắm không quá 50 cm. Nếu mức nước không đạt cần bổ sung để đảm bảo khả năng giải nhiệt cho động cơ.
2.3) Kiểm tra mức nhiên liệu (dầu diesel)
Kiểm tra mức nhiên liệu để đảm bảo lượng dầu đủ cho máy hoạt động hoặc có kế hoạch bổ sung cho đủ thời lượng máy vận hành. Nếu mức nhiên liệu quá thấp, dầu trong bồn sẽ bị nóng do dầu hồi về từ động cơ có nhiệt độ cao.
Cách kiểm tra: Nếu là bồn dầu nằm ở đáy máy, có thể xem mức dầu trên bảng điều khiển hoặc đồng hồ cơ trên mặt bồn. Nếu là bồn dầu ngoài, có thể xem trên ống thủy (ống tuy-ô gắn cạnh bồn) hoặc tủ điều khiển bơm dầu (nếu có).
2.4) Kiểm tra mức dầu bôi trơn (nhớt)
Mục đích kiểm tra là để đảm bảo lượng nhớt bôi trơn cho động cơ khi máy hoạt động. (Lưu ý: không kiểm tra lượng nhớt khi máy đang hoạt động).
Cách kiểm tra: Rút que thăm nhớt ra khỏi động cơ, sau đó lau khô đầu que thăm (có vạch MIN và MAX). Cắm que thăm lại rồi rút ra để xem mức dầu bôi trơn. Nếu mức nhớt nằm trong khoảng Min – Max là đủ. Nếu thiếu (dưới vạch Min) thì cần bổ sung. Nếu thừa (trên vạch Max) thì cần xả bớt.
Lưu ý: Cần thay nhớt định kỳ theo khuyến cáo của Nhà cung cấp. Tham khảo: Hướng dẫn bảo trì và chăm sóc máy phát điện.
2.5) Kiểm tra ắc quy & bộ sạc
– Mục đích kiểm tra nhằm đảm bảo tình trạng ổn định của mối tiếp xúc giữa cáp nối với cọc bình ắc quy. Trong trường hợp đầu tiếp xúc bị lỏng thì cần siết lại cho chắc chắn.
– Cách kiểm tra điện áp ắc quy: Hiển thị trực tiếp trên bộ điều khiển Deepsea. Điện áp ắc quy 24 – 27 Volt là đủ cho máy khởi động.
– Kiểm tra bộ tự động sạc ắc quy (lấy nguồn từ điện lưới): Điện áp sạc 24-27 Volt là đạt tiêu chuẩn.

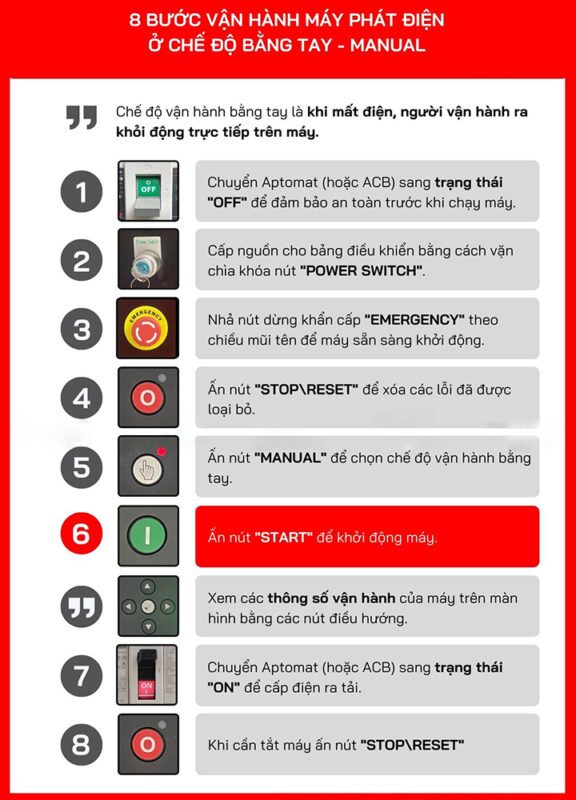

3. Tám bước vận hành máy phát điện ở “chế độ bằng tay” – Manual
Chế độ vận hành bằng tay (tiếng Anh là manual) là khi mất điện, người vận hành sẽ thực hiện các thao tác ấn nút khởi động/tắt máy trực tiếp tại bộ điều khiển. Dưới đây là 8 bước thao tác:
Bước 1:
– Chuyển Aptomat (hoặc ACB) sang trạng thái “OFF”.
– Mục đích: Để đảm bảo an toàn khi khởi động máy. Khi máy chạy ổn định sẽ chuyển sang trạng thái “ON” để cấp điện ra tải tiêu thụ.
Bước 2: Vặn chìa khóa nút “POWER SWITCH” để cấp nguồn cho bảng điều khiển sẵn sàng hoạt động.
Bước 3:
– Nhả nút dừng khẩn cấp “EMERGENCY” theo chiều mũi tên.;
– Mục đích: Để đưa máy về trạng thái bình thường và sẵn sàng khởi động (đây là thao tác bắt buộc trước khi khởi động máy).
Bước 4: Ấn nút “STOPRESET” để xóa các lỗi đã được khắc phục.
Bước 5: Ấn nút “MANUAL” để thiết lập chế độ vận hành bằng tay.
Bước 6: Ấn nút “START” để khởi động chạy máy. Khi máy hoạt động ổn định có thể chuyển sang bước số 7.
Bước 7: Chuyển Aptomat (hoặc ACB) sang trạng thái “ON”. Khi máy vận hành ổn định, bật aptomat để cấp điện ra phụ tải.
Bước 8: Ấn nút “STOPRESET” để tắt máy khi có điện lưới hoặc dừng máy khi không có nhu cầu sử dụng.
